Mari Cari Tahu Tentang Load Cell Sensor



Pada artikel ini kita akan berfokus belajar dan memahami apa itu load cell sensor, dan kegunaanya pada sistem data akuisisi.



Sensor Load Cell

Jika kita mengambil langkah lain dan secara permanen menempelkan empat sensor strain gauge ke badan dengan bentuk tertentu, kita membuat sensor berbeda yang disebut Load Cell. Ini pada dasarnya adalah sensor gaya atau tekanan.

Load Cell yang paling umum digunakan adalah Load Cell yang dipasang di bagian bawah timbangan kamar mandi digital Anda. Saat Anda melangkah ke timbangan dan memampatkan sel beban, mereka mengeluarkan perubahan resistansi, yang diukur oleh mikrokontroler dan diubah menjadi nilai dalam kg (lbs).

Load Cell bar atau bending beam (alias "binocular beam") biasanya digunakan untuk aplikasi penimbangan industri. Salah satu ujung batang dipasang pada struktur, sementara gaya diterapkan ke ujung sensor

Gaya ini menyebabkan empat strain gauge yang terpasang di bagian atas dan bawah dan setiap ujung sel beban memanjang atau menekan tergantung pada seberapa banyak penerapan atau penghilangan gaya yang menekan struktur load cell. Perubahan kecil dalam potensi dari strain gauge ini dengan mudah diubah menjadi berat dalam sistem data akuisisi.

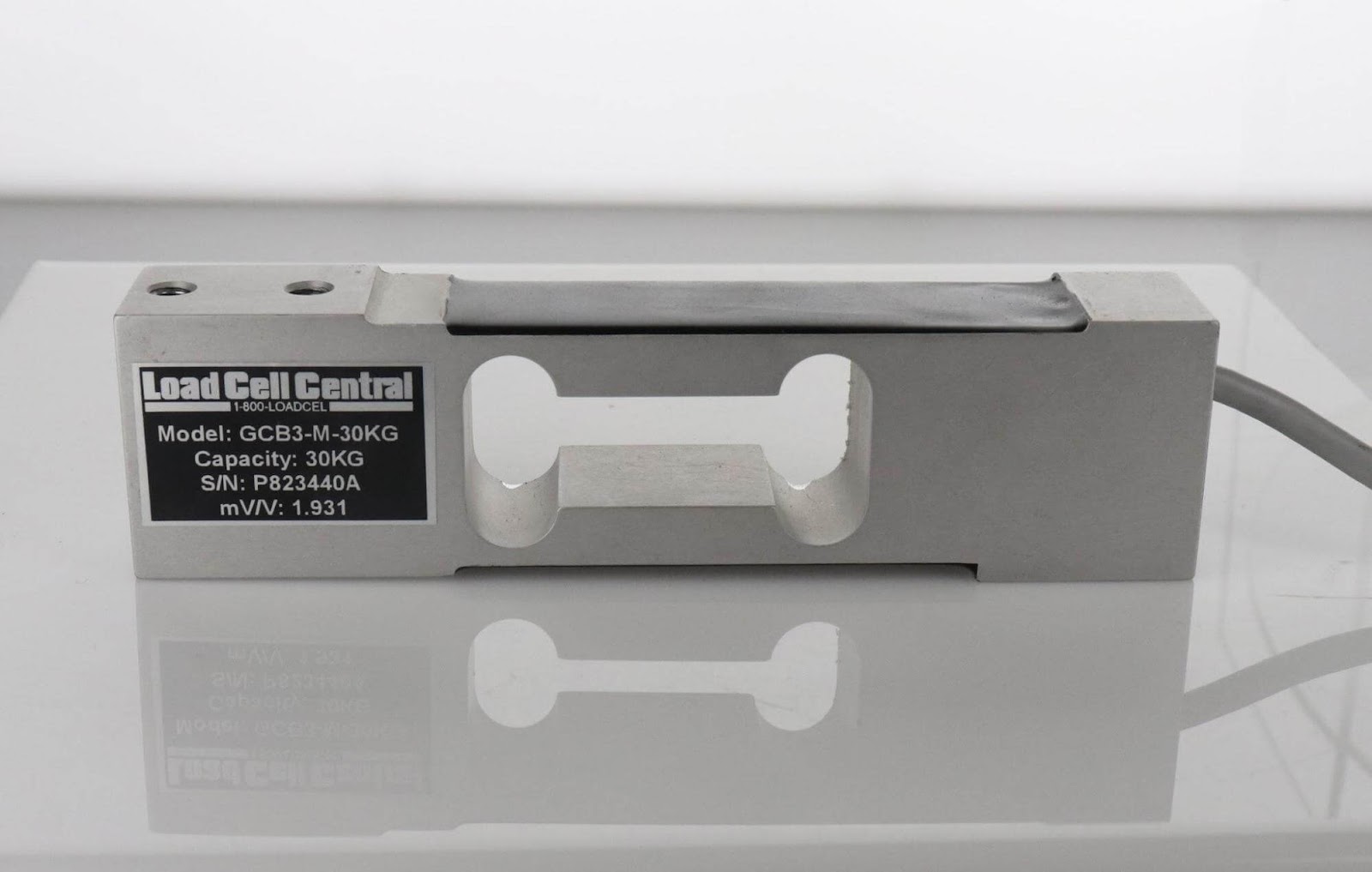

Typical bending beam load cell

Load cell tersedia dalam berbagai bentuk dan ukuran: beberapa untuk ruang yang sangat kecil dan beban kecil, dan lainnya untuk muatan besar ratusan ribu ton, dll.

Aplikasi Sel Beban

  • Pengujian material - menimbang bagian karena diproduksi untuk konsistensi

  • Aerospace - daya dorong mesin jet, beban pada roda dan undercarriage

  • Kelautan - tegangan tali tambat

  • Transportasi - pengukuran torsi pada mesin, jalan raya truk timbangan

  • Industri - pengukuran tegangan dan gaya di pabrik kertas dan logam

  • Medis / Kesehatan - Timbangan inkubator bayi, peralatan terapi fisik.

  • Konstruksi - Gaya kabel pada elevator, gaya pada perancah

  • Hiburan - uji tegangan kabel pada kabel yang digunakan untuk mengangkat akrobat

  • Petrokimia - pengukuran gaya pada alat pengeboran minyak dan gas

  • Pertanian dan Peternakan - penimbangan ternak, hopper, tankard dan silo

  • Rumah tangga / Konsumen - digital timbangan kamar mandi, timbangan makanan dapur

Kelebihan Load Cell

  • Pengukuran yang akurat dan berulang

  • Tersedia dari beban yang sangat kecil hingga ratusan ribu kg/pon

  • Tersedia dalam berbagai bentuk dan ukuran untuk berbagai aplikasi

Kekurangan Load Cell

  • Pengukuran dapat dipengaruhi oleh suhu sekitar

  • Memerlukan biaya yang relatif mahal pengkondisian sinyal pengukur regangan
